管工事の部材を使って工作にチャレンジしよう

~水道パイプをつなげてかんたん!空気てっぽう 編~

  • 【注意】
  • ・のこぎりを使うときはケガに十分ご注意ください
  • ・ボンドを使うときは窓を開けるなどの換気をしてください
  • ・パイプ切断部はきれいに整えないとケガをする場合がありますのでご注意ください
  • ・人やモノに向かって、たまをうたないでください

☆用意するどうぐ

のこぎり1個、カッター1個、ボンド1個、メジャー1個、ペン1個、かなづち1個
のこぎり 1個
カッター 1個
ボンド  1個
メジャー 1個
ペン   1個
かなづち 1個
パイプ(内径13mm)86cm約200円、パイプ(内径20mm)53cm約200円
パイプ(内径13mm)
86cm  約200円

パイプ(内径20mm)
53cm 約200円
エルボ(内径13mm)×4個、1個約50円
エルボ(内径13mm)×4個
1個約50円
チーズ(13mm)1個約100円
エルボ(内径13mm)x4個
1個約50円
ソケット(20mm)2個約100円×2
ソケット(20mm)2個
約100円×2
コーキングバックアップ材20mm約300円
コーキングバックアップ材
20mm 約300円

・パイプ、エルボ、チーズ、ソケット、コーキングバックアップ材はお近くのホームセンターで購入できます

・パイプ類は黒のパイプ(HIVP)をご用意ください

・エルボ、チーズ、ソケットはサイズにご注意ください


☆作り方


1.メジャーで測ってパイプの切断部にペンで目印を入れる

2.ケガに注意してのこぎりでパイプを切る

3.切ったパイプとエルボ、チーズ、ソケットを接着剤等でくっつける

4.カッターで2~3センチに切ったたまを2個以上作る

5.太いパイプの両端から2個のたまを入れ、細いパイプを押せばたまが飛ぶ

設計図

設計図
※クリックすると拡大してご覧いただけます

仕上がり

設計図


~黒の空気てっぽうを自分流にデコレーションしてみよう~

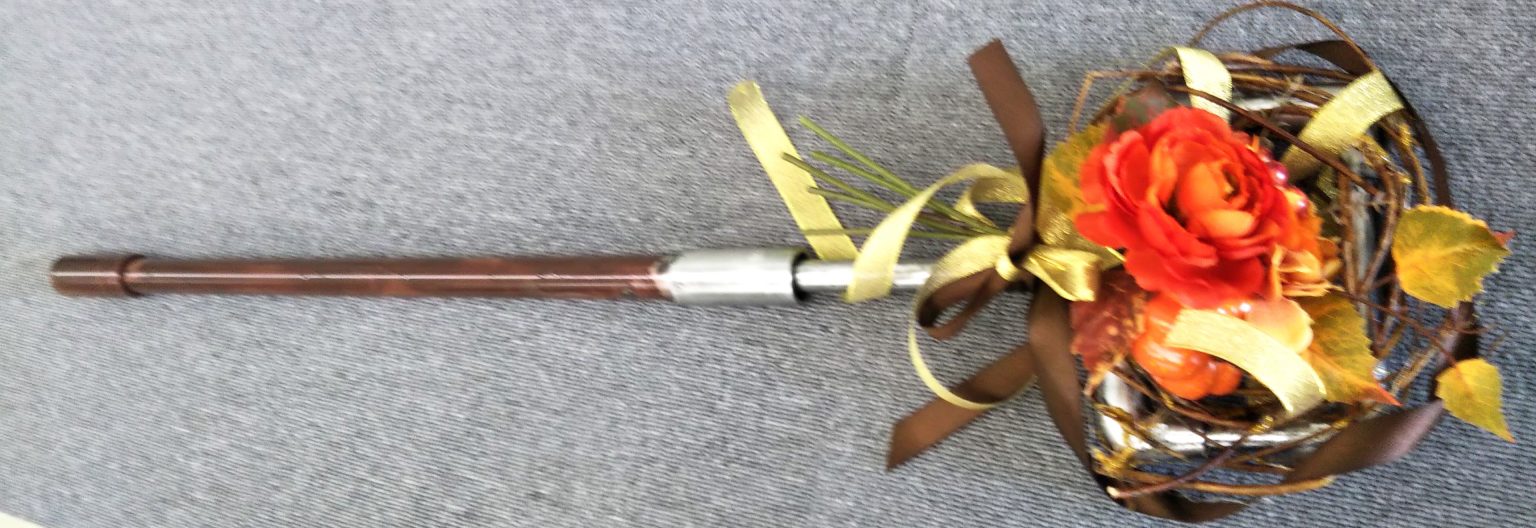

【作品紹介】※クリックすると拡大してご覧いただけます

作品紹介
小学校1年生
小学校4年生
小学校4年生
小学校6年生
小学校4年生
高校1年生
小学校4年生

【どうして? 空気てっぽうは飛ぶの?】小学校4年理科「とじこめた空気と水」


とじこめた空気に力をくわえる(ピストンをおす)と空気の体積は小さくなります。
すると空気の押し返す力が大きくなります。その押し返す力が限界になると前の弾が飛び出します。

空気てっぽうの仕組み
